概要
シュナイダーエレクトリック社(旧APC社)のSmart-UPSシリーズはエントリーレベルから拡張性の高いランタイムまで対応するインテリジェントで効率的な電力保護を実現し、サーバー、POS、ルーター、スイッチ、ハブおよびその他のネットワーク機器にとって理想的なUPSです。販売数は2,000 万台を超え、高い実績を誇ります。
信頼性の高いネットワークグレードの電源を高い効率で提供することで、機器や大切なデータをコストのかかる障害から保護しており、数百万のITプロフェッショナルの方々から世界中で信頼されているUPSとして認知されています。
特徴
Smart-UPSシリーズの大きな特徴は以下のとおりです。

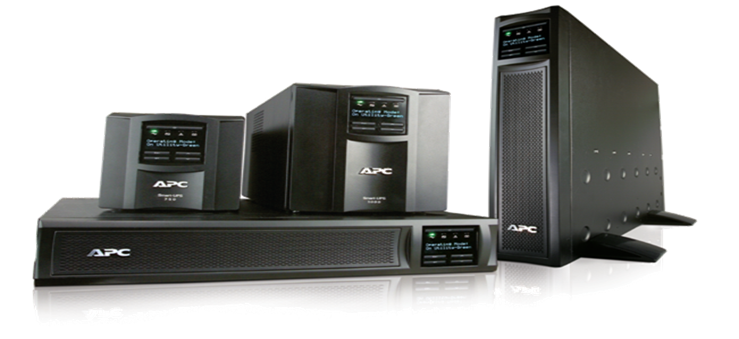

- タワー型モデル「Smart-UPS」およびラックマウント型モデル「Smart-UPS RM」の2種類から選択することが可能です。
- 0.5kVAモデルから6kVAモデルまで幅広い製品ラインナップを提供されており、サーバー単体から小規模システムまで、保護したいIT機器の電源容量に合わせた柔軟な選択が可能となっております。
- 筐体に設置されたシンプルなボタンによって、見えない電源状態の"見える化"を実現します。
詳細は以下のとおりです。
適応性
- 調整可能な電圧感度 - 特定の電源環境を使用した場合に、UPSが最適に稼動するように調整する機能を提供します。
- 調整可能な切替電圧 - 入力電圧ウィンドウを拡張し、出力電圧の制限を厳しくすることにより、バッテリ寿命を最大限にします。
可用性
- UPSシャットダウン後の負荷機器の自動再起動 - 商用電源が復旧すると、接続されている負荷機器を自動的に起動します。
- AVR (自動電圧修正)のブーストおよびトリム - バッテリーを使用せず、低電圧および高電圧を補正することにより、システムの可用性を高めます。
- インテリジェントバッテリー監視機能 - 正確な充電管理によって、バッテリーの能力、寿命、信頼性を最大限に高めます。
- 電源調整 - 接続された負荷機器をサージ、スパイク、雷などの電源障害から保護します。
- 温度によって補正されるバッテリー充電 - 実際のバッテリー温度に応じて充電電圧を規制することで、バッテリーの寿命を延長します。
管理性
- アラーム - ユニットがバッテリー運転中の時、バッテリー残量が低下した時、または過負荷状態が検知された時に、ユーザーの注意を促します。
- LEDステータス表示灯 - インジケーターの表示によって、ユニットと電源の状態がすぐに把握できます。
- 管理が容易なネットワーク - ネットワークを介してUPSの電源管理をリモートで行うことができます。
- シリアル接続 - シリアルポートを介したUPS管理も可能です。
- USB接続 - USBポートを介したUPS管理を提供します。
安全性
- 安全機関の承認済み - 製品をテストして、環境内で接続された負荷の総量を安全に処理できることが実証されています。
保守性
- バッテリー障害の通知 - 初期段階でのバッテリー異常の分析によって、適時の予防メンテナンスを可能にします。
- 故障予測通知 - 初期段階で異常を分析することによって、プロアクティブにコンポーネントを交換できます。
- リセット可能なサーキットブレーカ - 過負荷からの素早い復旧が可能です。
ユニアデックスの高い技術力で更なる安心をご提供 |
ユニアデックスは、Smart-UPSシリーズの開発元であるシュナイダーエレクトリック株式会社と提携し、Smart-UPSシリーズの販売を行うほか、合わせて効果的な電源管理を可能にする「UPS電源管理ソフトウェア」Power Chuteシリーズを含めて、導入・構築・保守サービスをワンストップで提供しています。 これまでさまざまな規模、業種、利用分野でSmart-UPSシリーズの導入実績がございます。お客さまの重要なシステムを電源管理での高い技術力と豊富な経験でお客さまを強力に支援します。 |
ラインアップ
製品ラインアップ
以下の幅広い製品をご提供しております。
~1000VA以下 | ~2000VA以下 | ~3000VA以下 | ~6000VA以下 | |
タワー型 |
Smart-UPS 500 LCD Smart-UPS 750 LCD Smart-UPS 1000 LCD |
Smart-UPS 1500 LCD | Smart-UPS 2200 LCD | |
ラックマウント型 |
Smart-UPS 1200 RM Smart-UPS 1500 RM |
Smart-UPS 3000 LCD Smart-UPS XL 3000 RM |
Smart-UPS RT 5000 |
|
両用 | Smart-UPS RT 1500 |
Smart-UPS RT 2400 Smart-UPS X 3000VA Rack / Tower LCD |
||
ネットワーク管理ソフト |
PowerChute Network Shutdown |
|||
ネットワークマネージメントカード |
Network Management Card 2/2 EM |
(本機種は本体に内蔵) |
導入サービス
お客様にかわりSmart-UPSの導入を行います。
導入構築サービス | ||||
サービス名 | サービス内容 | |||
Smart-UPS導入構築サービス |
Smart-UPSを導入し、管理ソフトウエアの設定を行います。 |
保守サポートサービス
障害発生時に復旧支援を実施いたします。
保守サポートサービス | ||||
サポート名 | 対応 | 年数 | 備考 | |
NBDサポート |
09:00~15:00受付、翌日の対応となります。 |
3/4/5/6年 |
管理ソフトウエアのサポートも含みます |
|
24/365サポート |
24時間365日いたします。4時間以内(※1)での対応となります。 |
3/4/5/6年 |
管理ソフトウエアのサポートも含みます (Smart-UPS 500,750,1000シリーズは未対応です) |
※1:地域によっては4時間対応できない場合もございますので、あらかじめ弊社ご担当にお問い合わせ下さい。
動作例
通常時(グリーンモード)

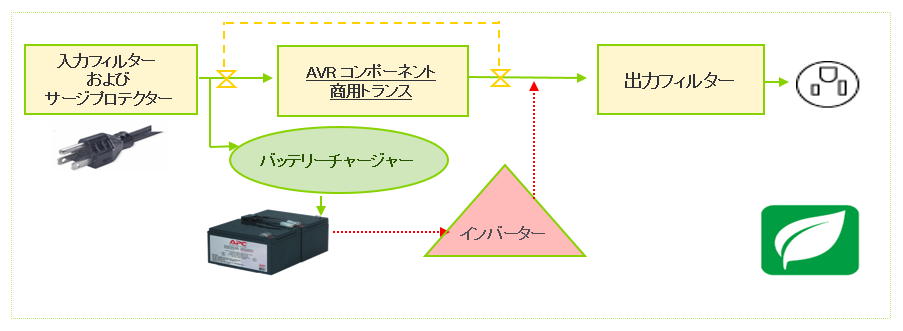

以下の図はSmart-UPS内部の回路になります。
電気は緑の矢印の流れを通り、バッテリーの充電や、接続された機器に利用されます。
入力電圧が変動した場合、自動電圧調整回路、AVRコンポーネントを使用して、入力電圧を補正し、安定した電気を出力します。しかし、入力の電源状態が良い時は、入力の電圧を補正する必要はありませんので、黄色の点線のように、その回路を迂回することで、そこで消費される電力を抑えることができます。
これがグリーンモードです。グリーンモードによって効率97%以上を実現しています。また、バッテリーの寿命を長持ちさせることができます。

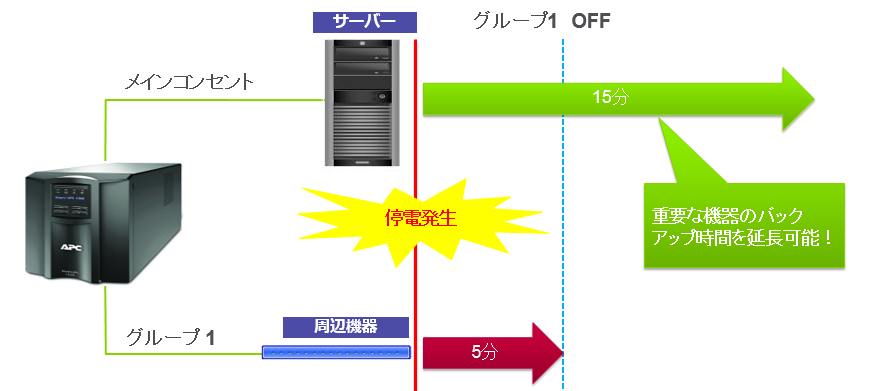

出力コンセントグループ 利用例1
停電が発生してから一定の時間が経過したのち、周辺機器のグループ1をオフすることによって、 サーバなどの重要な機器のバックアップ時間を延長する
ことができます。

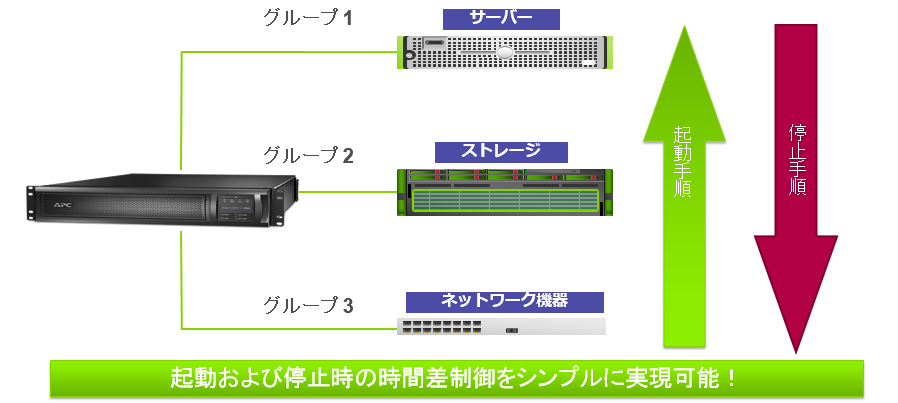

出力コンセントグループ 利用例2
一つのシステムで、起動および停止を手順通りに行わないと、システムが正しく稼働しない例です。 出力コンセントグループごとに、遅延時間を設定する
ことで起動手順、停止手順通りに電源をオン、オフし、1つのUPSでシンプルで安全にシステムを管理することができます。
動作環境要件
容量および入出力
設置形態 | 型名 | 製品名 | 容量 | 入出力 |
タワー型 |
SMT500J |
Smart-UPS 500 LCD 100V | 500VA/360W | 100V |
タワー型 |
SMT750J |
Smart-UPS 750 LCD 100V |
750VA/500W |
100V |
タワー型 | SMT1000J | Smart-UPS 1000 LCD 100V |
1000VA/670W |
100V |
タワー型 | SMT1500J | Smart-UPS 1500 LCD 100V |
1500VA/980W |
100V |
タワー型 | SMT2200J | Smart-UPS 2200 LCD 100V |
2200VA/1980W |
100V |
タワー型 | SMT3000J | Smart-UPS 3000 LCD 100V |
3000VA/2700W |
100V |
ラックマウント型 | SMT1200RMJ1U | Smart-UPS 1200 RM LCD 1U 100V |
1200VA/1000W |
100V |
ラックマウント型 | SMT1500RMJ2U | Smart-UPS 1500 RM LCD 2U 100V |
1500VA/1200W |
100V |
ラックマウント型 | SMT3000RMJ2U | Smart-UPS 3000 RM LCD 2U 100V |
3000VA/2700W100V |
100V |
ラックマウント型/ タワー型 |
SMX3000RMJ2U |
Smart-UPS X 3000 Rack/Tower LCD 100-127V |
2400VA/2400W | 100V,110V,120V,127V |
バッテリの型番と対応UPSおよび数
対象UPS | バッテリ型名 |
必要個数 |
SMT500J |
APCRBC137J |
1個 |
SMT750J |
APCRBC137J |
1個 |
SMT1000J |
RBC6L | 1個 |
SMT1500J |
APCRBC139J | 1個 |
SMT2200J |
RBC55J | 1個 |
SMT3000J |
RBC55J | 1個 |
SMT1200RMJ1U |
APCRBC88J | 1個 |
SMT1500RMJ2U |
APCRBC133J | 1個 |
SMT3000RMJ2U |
APCRBC145J | 1個 |
SMX3000RMJ2U |
APCRBC117J | 1個 |
SMX120RMBPJ2U |
APCRBC118J | 2個 |
SUA750RMJ1UB |
RBC34L | 1個 |
SUA3000RMXLA3U/ SUA48RMXLBPJ2U |
APCRBC105J | UPS 1個、拡張B 2個 |
導入事例
さまざまな業種で、オフィスから工場、大規模のシステムでSmart-UPSをご利用いただいています。全世界では2,000万台の導入実績があり、
特にミッションクリティカルなシステムでは電源障害からシステムを保護するためSmart-UPSシリーズをご利用いただいております。
商品販売元
(2018年07月31日更新)
※記載の会社名、製品名は、各社の商標または登録商標です。
詳細は「商標について」をご参照ください。
